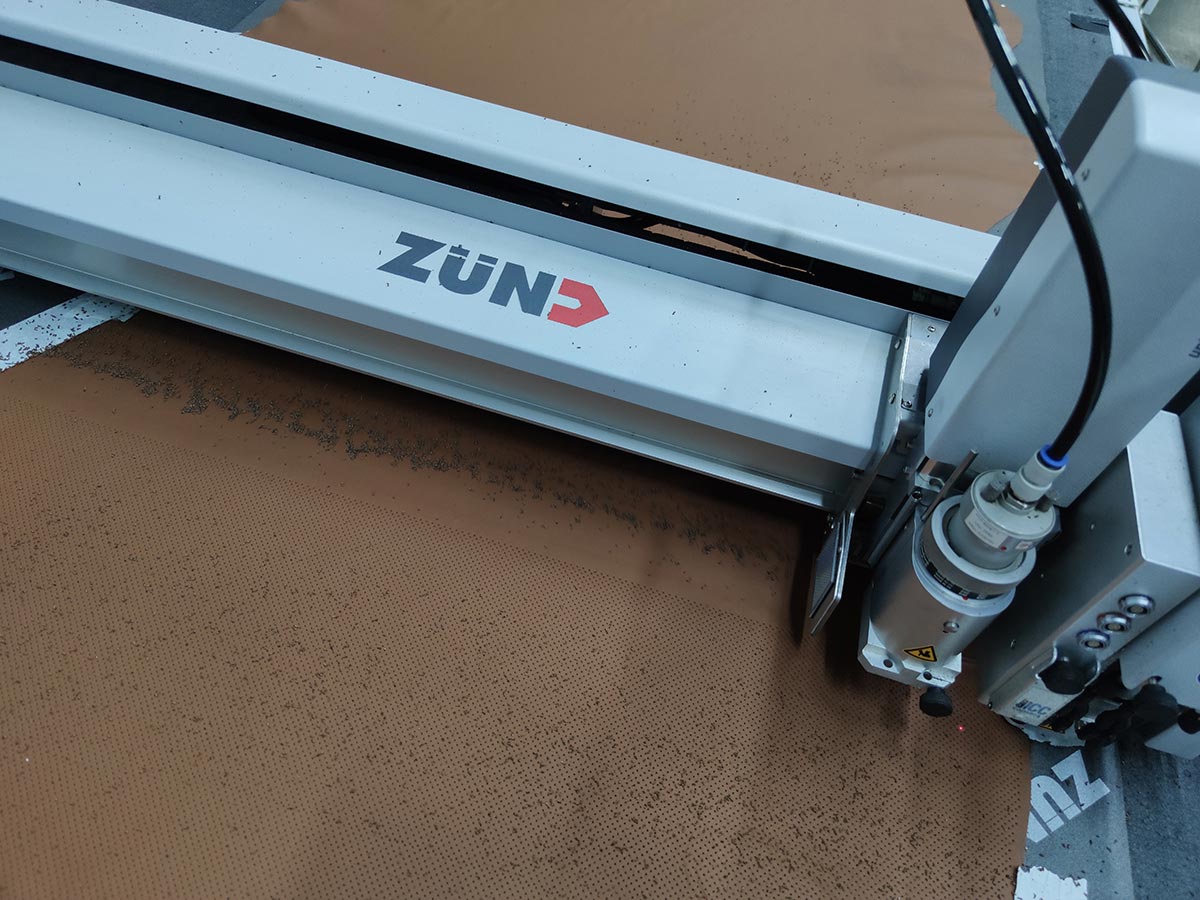

Пробиваем отверстия по вашему рисунку на плоттере Zünd отдельным инструментом — в резине, пароните, ЭВА, картоне и пластике толщиной до 50 мм. Шаг и диаметр задаёт файл, оснастка не нужна, поэтому рисунок меняется правкой чертежа, а не новым штампом. Минимальный диаметр отверстия — 2 мм.
Чего мы не делаем
Инструмент пробивает отверстия от 2 мм. Микроперфорация меньше двух миллиметров — не наша задача: такие отверстия делают на специальном оборудовании, и чаще всего речь идёт о перфорации автомобильных сидений с шагом под 0,5–1 мм. Если вам нужна именно она, мы не подойдём, и честнее сказать об этом сразу, чем после расчёта.
Сколько стоит перфорация
| Материал | Толщина | Стоимость |
|---|---|---|
| Резина, силикон | до 50 мм | расчёт по чертежу |
| Паронит | до 7,5 мм | расчёт по чертежу |
| ЭВА, изолон, поролон | до 50 мм | расчёт по чертежу |
| Картон и гофрокартон | — | расчёт по чертежу |
| ПВХ и листовой пластик | до 3 мм | расчёт по чертежу |
| Техническая ткань, фетр, войлок | до 10 мм | расчёт по чертежу |
Ставки за метр здесь нет: считаем по числу отверстий и площади рисунка, потому что на перфорации время съедает не контур, а количество проколов. Прайс по резке — здесь →
Пример: решётка вентиляции из резины 5 мм — 1 800 отверстий диаметром 4 мм на площади 0,4 м². Минимальный заказ 5 000 ₽ действует и здесь.
Что перфорируем
Резина и силикон
Дренаж, вентиляция, отверстия под крепёж в прокладках и ковриках. Толщина до 50 мм — см. резку резины.
Паронит и прокладки
Отверстия под шпильки и болты во фланцевых прокладках — по чертежу, соосно с контуром. См. резку паронита.
ЭВА, изолон, поролон
Вентиляционные и дренажные отверстия в ложементах и вставках, облегчение детали по массе. См. резку ЭВА.
Картон и пластик
Отверстия под подвес и крепёж в упаковке, POS-материалах и подложках, вентиляция в коробах.
Техническая ткань и войлок
Вентиляция, крепление, декоративный рисунок по повторяющемуся шагу.
Кожа и галантерея

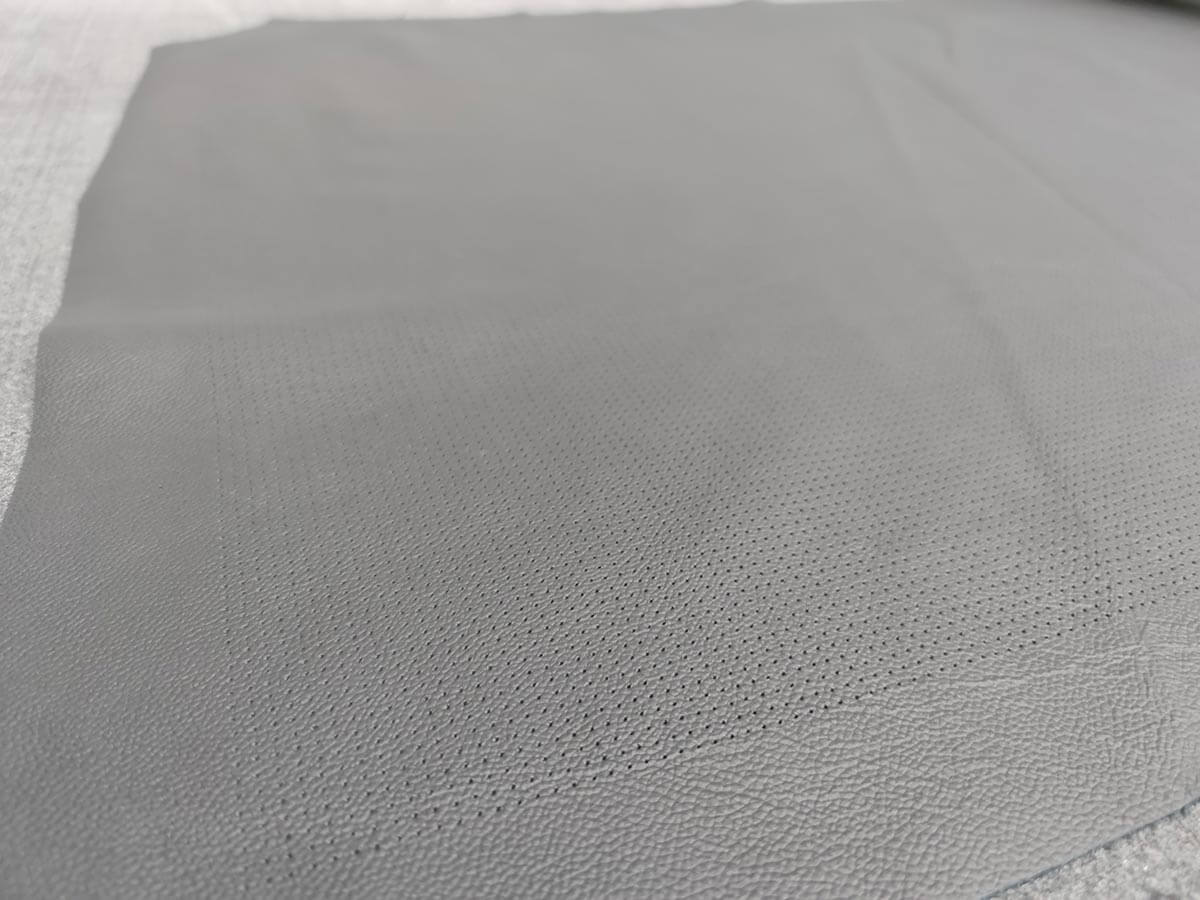

Кожу и кожзам перфорируем на отдельной странице со своими ограничениями — перфорация кожи.
Чем перфорация на плоттере отличается от штампа и лазера
Штамп
Смена шага или диаметра — новая оснастка и недели ожидания. На плоттере это другой файл, который считается в тот же день.
Лазер
Прожигает отверстие: края оплавляются, резина и ПВХ дают запах и налёт. Пробойник работает холодным способом, кромка остаётся чистой.
Сверление
На мягких и вспененных материалах сверло рвёт и затягивает кромку, а каждое отверстие ставится руками. Плоттер бьёт по координатам из файла, партия повторяется одинаково.
Перфорация с резкой контура
Рисунок и контур делаем за один запуск, деталь не переставляется — отверстия точно совпадают с краем. См. резку на плоттере.
Что прислать и сколько ждать
- Чертёж с рисунком отверстий. DXF, DWG, AI, PDF — с диаметром и шагом. Нет файла — пришлите образец детали или эскиз с размерами.
- Диаметр отверстия — от 2 мм. Если в чертеже меньше, скажите, можно ли увеличить: иначе заказ придётся отклонить.
- Материал и толщина. До 50 мм. Незнакомый материал проверяем тестовой резкой до заказа.
- Нужен ли контур. Режем по контуру в том же запуске — так отверстия не уходят относительно края.
- Расчёт — за два часа в рабочее время. Изготовление — от трёх рабочих дней. Минимальный заказ — 5 000 ₽.
Частые вопросы про перфорацию
Какой минимальный диаметр отверстия?
2 мм. Меньше инструмент не пробивает, и замены этому у нас нет — ни ножом, ни фрезой такие отверстия аккуратно не сделать.
Перфорируете автомобильные сиденья?
Нет. Там нужны отверстия 0,5–1 мм с мелким шагом, а наш минимум — 2 мм. Это отдельное оборудование, и мы им не занимаемся.
Какой шаг между отверстиями возможен?
Шаг задаёте вы. Ограничение одно: между отверстиями должно остаться достаточно материала, чтобы деталь не рассыпалась. На мягкой резине и вспененных материалах перемычку берём не меньше диаметра отверстия.
Отверстия одинаковые или можно разные?
Можно разные: в одном файле уживаются несколько диаметров от 2 мм, инструмент меняет размер по ходу работы.
Сколько стоит и от чего зависит цена?
От числа отверстий, их диаметра и площади рисунка. Пришлите чертёж — посчитаем за два часа и назовём цену до начала работы.
