Резка прокладок из паронита по вашему чертежу на планшетном плоттере Zünd: фланцевые прокладки, кольца, шайбы и уплотнения любой формы. Штамп делать не нужно: одна прокладка обходится в подготовке так же, как партия в тысячу. Нож режет холодным способом, поэтому кромка не спекается и материал не теряет способность держать давление.
Сколько стоит прокладка из паронита
| Толщина листа | Проходов ножа | Ставка за метр реза |
|---|---|---|
| до 3 мм | один | от 50 ₽ |
| 3–7,5 мм | два и более | расчёт по чертежу |
Считаем не площадь листа, а длину контура: все линии, которые пройдёт нож, включая внутреннее отверстие и отверстия под болты. Ставки по остальным материалам — в прайсе →
Пример. Прокладка под фланец Ду 100 по ГОСТ 33259 — это примерно 1,4 метра контура: наружная окружность, внутренняя и восемь отверстий под болты. По ставке 50 ₽ за метр в минимальный заказ 5 000 ₽ входит порядка семидесяти таких прокладок. Одну штуку тоже сделаем, но она обойдётся в те же 5 000 ₽ — мелкие позиции выгоднее ставить в общую раскладку с остальной номенклатурой.
Марки паронита, которые режем
| Марка | Для какой среды |
|---|---|
| ПОН | Универсальный: вода, пар, нейтральные газы |
| ПМБ, ГОСТ 481-80 | Топливо, масла, нефтепродукты |
| ПК | Кислые среды |
| ПЭ | Щелочные среды |
| ПДД | Армирован сеткой, двигатели внутреннего сгорания |
| ПА | Армирован металлической сеткой |
Армированные марки ПДД и ПА режутся не на всякой толщине — металлическая сетка внутри листа ограничивает нож. Пришлите марку и толщину вместе с чертежом, мы скажем сразу, берём или нет.
Для фасадчиков: паронитовые прокладки под кронштейны вентфасада →
Почему паронит режем ножом, а не лазером и не штампом
Лазер греет кромку
Паронит — это каучук с наполнителем. Под лучом кромка спекается и теряет текучесть, а именно текучесть и заставляет прокладку заполнить неровности фланца под затяжкой. Плюс дым и запах гари, которые въедаются в материал. Нож режет холодным способом, структура листа не меняется.
Штамп окупается от тиража
Вырубной штамп на одну типоразмерную прокладку стоит десятки тысяч рублей и делается неделями. На плоттере оснастки нет вообще: контур приходит файлом и режется сразу. Поэтому нам одинаково удобны и десять прокладок под ремонт, и партия под серию.
Ручная резка не держит размер
Прокладка, вырезанная ножницами по картонному шаблону, гуляет на два-три миллиметра, а отверстия под болты приходится пробивать на глаз. Плоттер идёт по чертежу с повторяемостью ±0,1 мм — все прокладки в партии одинаковые, и отверстия совпадают с фланцем с первого раза.
Паронит — не единственный вариант
Если среда позволяет обойтись без паронита, посмотрите прокладки из резины и силикона: они дешевле и мягче садятся на неровный фланец. Профильные детали по контуру двери, люка или короба — это уплотнители на заказ.
Раскладка экономит лист

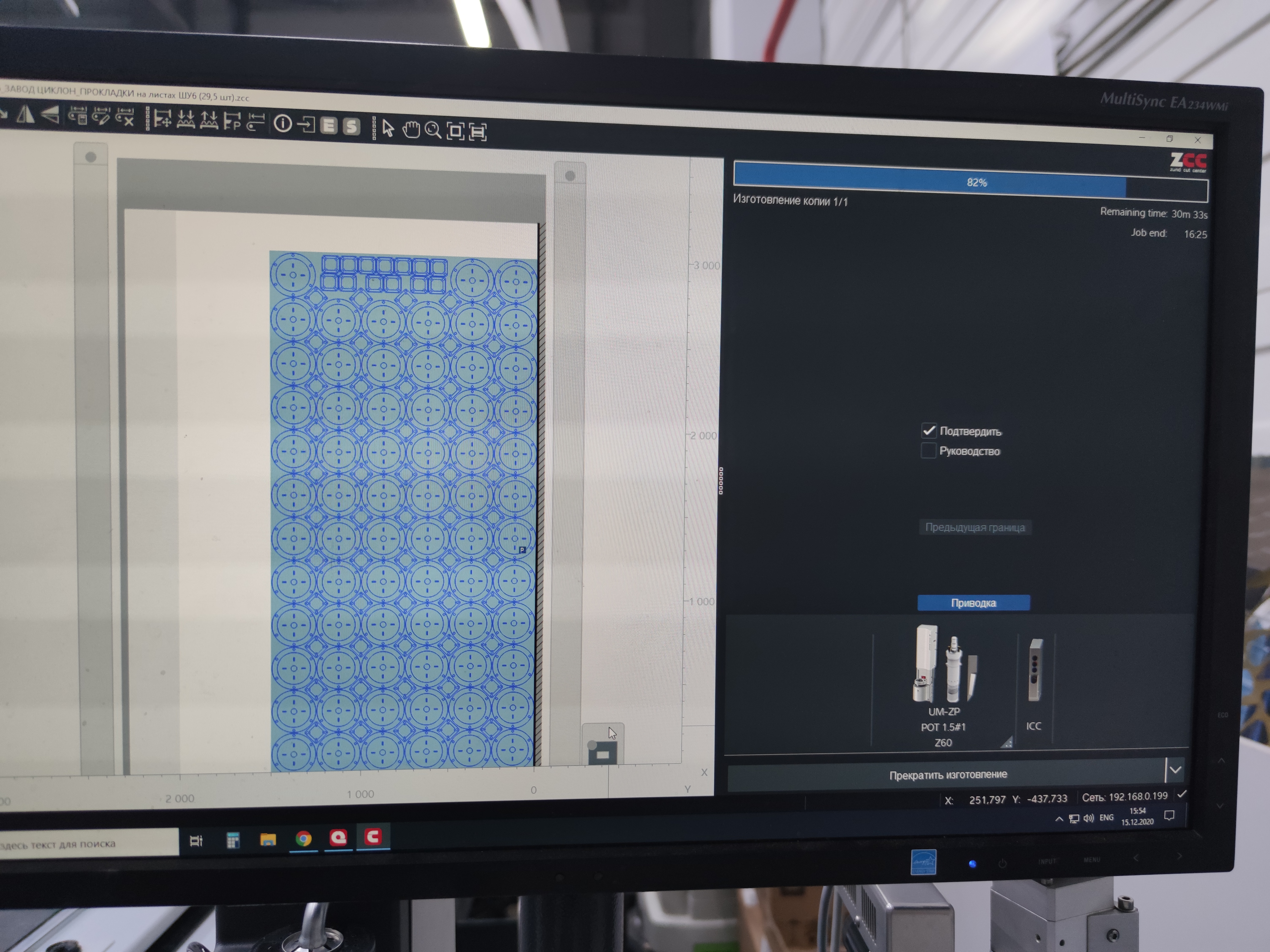

Программа раскладывает детали по листу так, что полезное использование материала выходит за 90%. На круглых прокладках это заметно: внутренние вырезы больших колец мы заполняем мелкими позициями из того же заказа.
Что прислать и сколько ждать
- Чертёж или образец. Подойдёт DXF, DWG, CDR, AI, PDF с размерами. Чертежа нет — пришлите фото старой прокладки с линейкой или эскиз от руки: сделаем макет резки сами.
- Марка и толщина паронита. От них зависит число проходов, а значит и ставка.
- Тираж. От одной штуки. Минимальный заказ — 5 000 ₽, он единый для всех материалов.
- Расчёт — за два часа в рабочее время. Изготовление — от трёх рабочих дней; при свободном плоттере делаем за день, срочность оговаривается отдельно.
Частые вопросы про резку паронита
Какой толщины паронит вы режете?
От 0,3 до 7,5 мм. До трёх — один проход по ставке 50 ₽ за метр, толще — расчёт по чертежу.
Что делать, если чертежа нет?
Пришлите образец старой прокладки, фото с линейкой в кадре или эскиз с размерами. Отрисуем макет и покажем на согласование до запуска в работу.
Сколько стоит одна прокладка?
Отдельной цены за штуку нет — считаем метры контура по ставке. Ду 100 выходит около 70 ₽ реза, но минимальный заказ 5 000 ₽ действует независимо от количества.
Чем резка паронита на плоттере лучше лазерной?
Нож не нагревает материал: кромка не спекается и сохраняет текучесть, без которой прокладка не держит давление.
Сколько ждать заказ?
Расчёт — за два часа в рабочее время, изготовление от трёх рабочих дней. Срочно за день, если плоттер свободен.
Какого размера деталь поместится?
Рабочее поле плоттера — 2 270 × 3 200 мм, это габарит одной детали. Прокладки крупнее режем составными, стык проектируем так, чтобы он не попал на уплотняемую поверхность.
Материал ваш или заказчика?
Работаем и так, и так. Свой паронит привозите листами — обработаем давальческий материал. Своего нет — закупим под заказ, это возможно при сумме заказа от 10 000 ₽. Напишите марку и толщину в заявке.

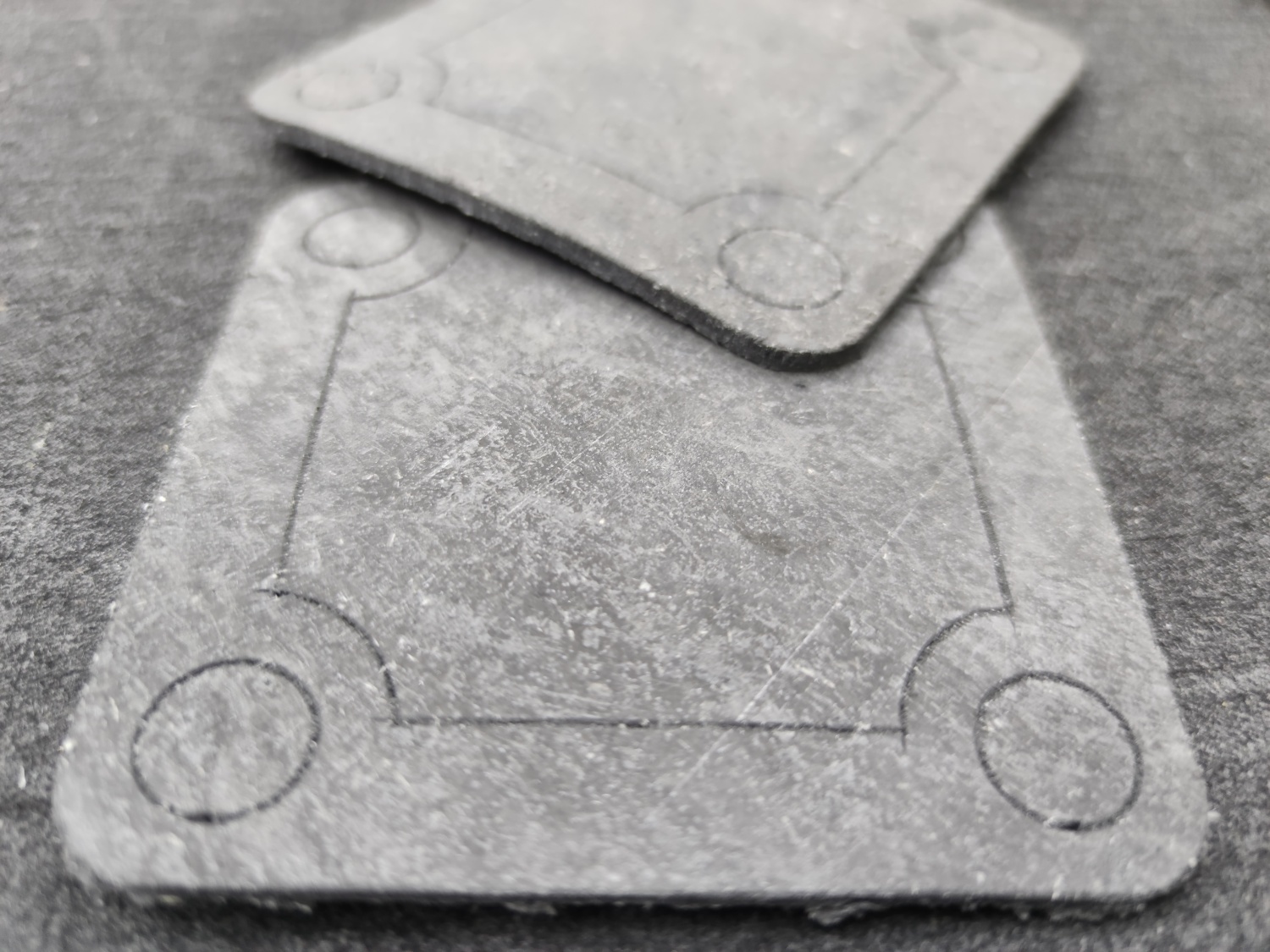

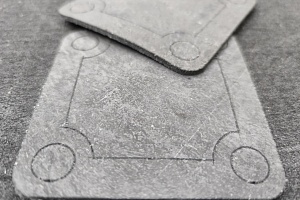

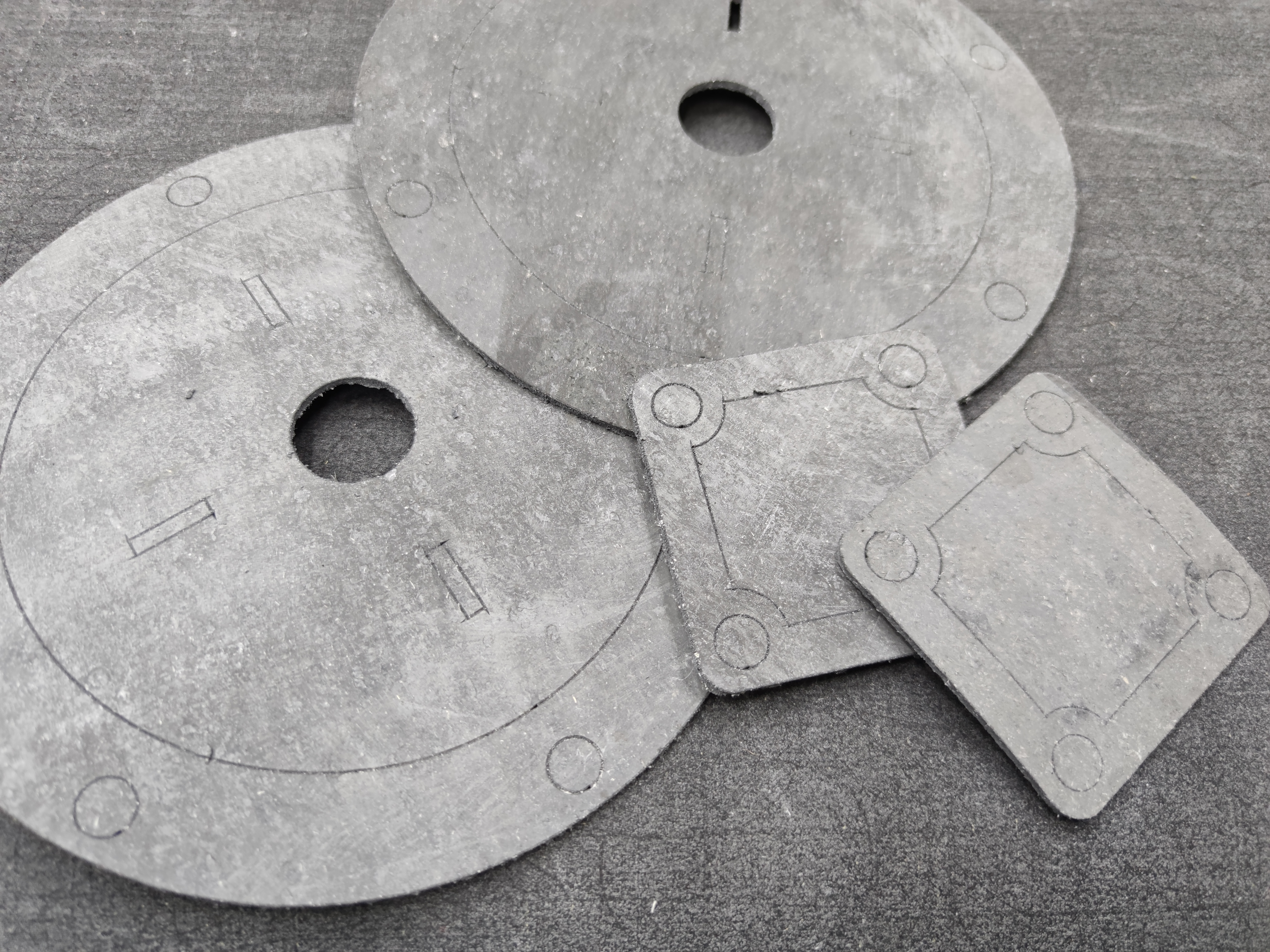

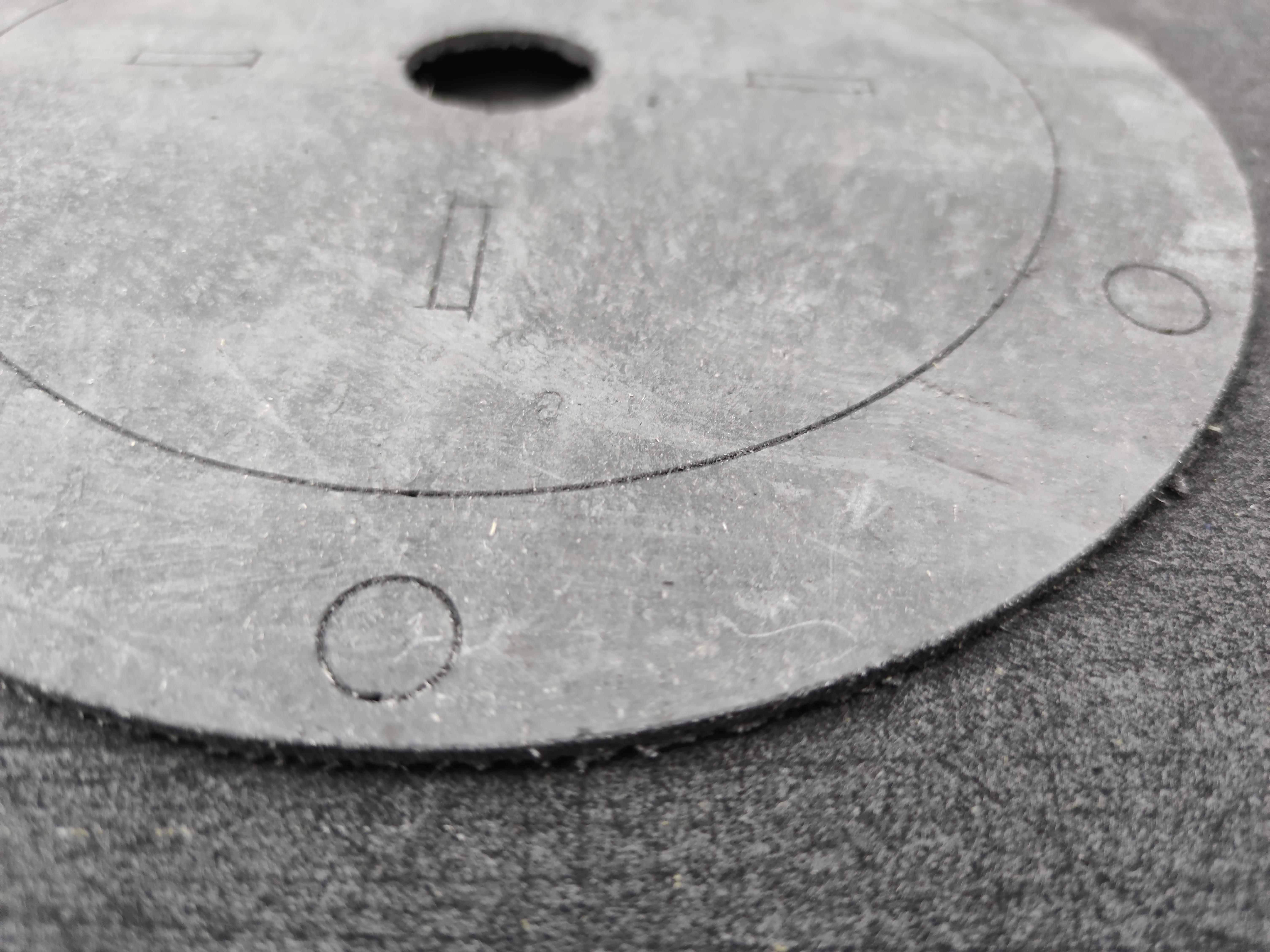

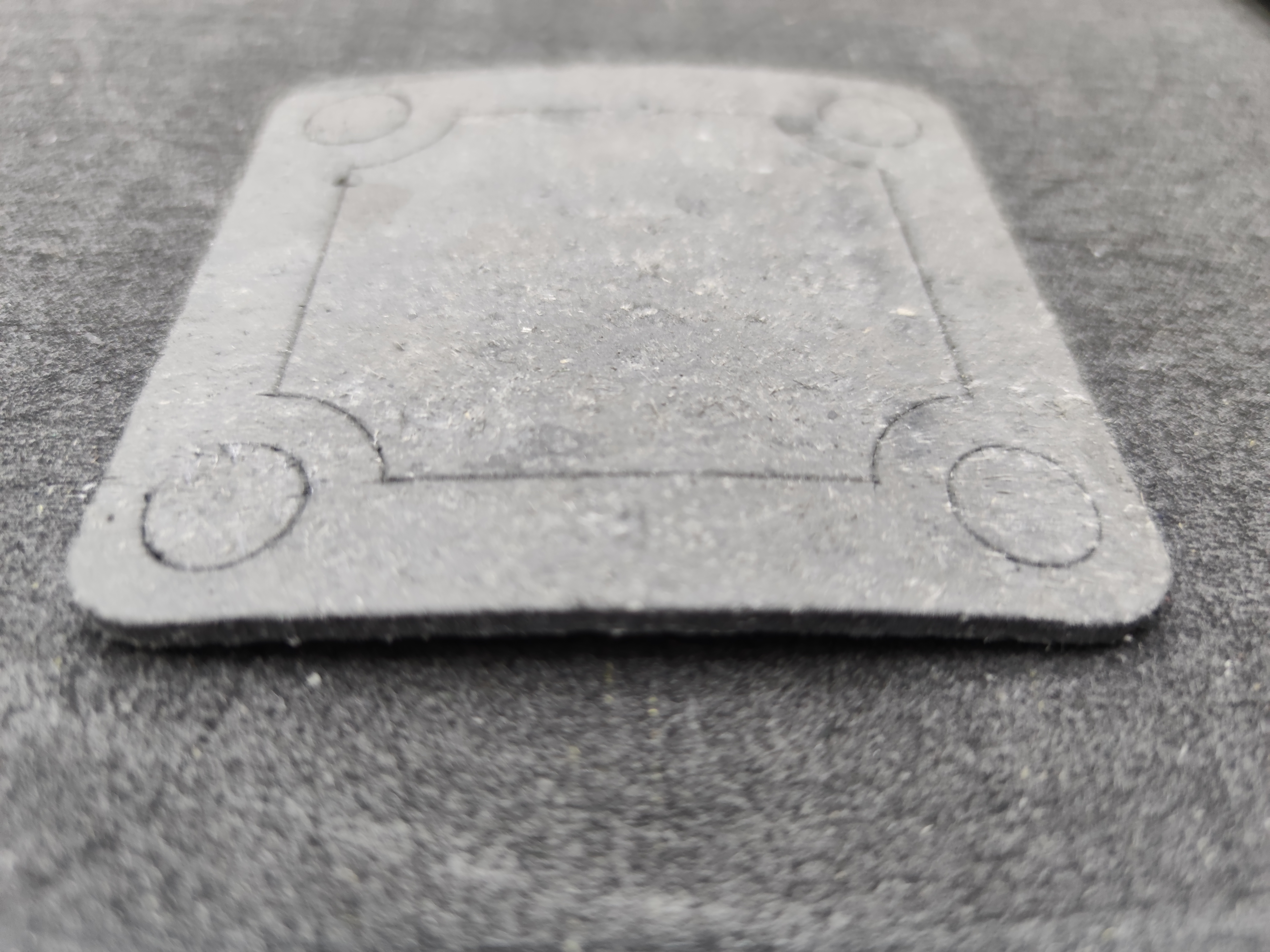

Галерея наших работ
