Резка на плоттере — это раскрой по контуру из файла, без вырубного штампа. Режем листовые и рулонные материалы на планшетных плоттерах Zünd. Одна деталь обходится в подготовке так же, как тысяча: контур задаёт файл, оснастку делать не нужно.
Что должно быть в файле
Принимаем dxf, pdf, eps, ai и cdr. Контур — замкнутыми кривыми в масштабе 1:1, без заливок и двойных линий: нож пройдёт по каждой, и лишняя обойдётся вам в лишний метр реза. Если чертежа нет, обведём по скану или по образцу изделия.
Для запечатанного материала нужны приводочные метки — по ним плоттер привязывает раскладку к конкретному листу и идёт точно в контур печати, даже если она ушла от номинала. Метки ставим сами, если пришлёте макет с полями.
Прислать файл на проверку — посмотрим и скажем, что поправить, до расчёта.
Сколько стоит метр реза
Считаем по длине контура: сумма всех линий, которые пройдёт нож, умноженная на ставку материала. Отсюда простое следствие — на цену влияет не размер детали, а сложность её очертаний.
| Материал | Толщина | Ставка за метр реза |
|---|---|---|
| Картон и гофрокартон | все | от 35 ₽ |
| Резина, силикон | до 6 мм | от 55 ₽ |
| Оргстекло, акрил | до 3 мм | от 65 ₽ |
Все материалы и ставки в прайсе →
Точную сумму по вашему чертежу назовёт менеджер — она зависит от толщины, сложности контура и тиража. Агентствам и производствам на постоянном потоке считаем по отдельным ставкам.
Выберите материал
Всего в работе больше пятидесяти материалов — от бумаги и самоклеящейся плёнки до резины, стеклотекстолита и мягких металлов. Не нашли свой — присылайте образец.
Что мы из этого делаем
Возьмёмся ли за ваш материал
Плоттер берёт всё, что укладывается в лист или рулон и режется ножом или фрезой. Пределы такие: толщина до 50 мм, ширина стола 1 800 и 2 270 мм, длина ограничена только длиной рулона — устройство размотки подаёт материал целиком. Вакуумный стол прижимает полотно, поэтому тонкая плёнка не тянется за ножом, а мягкий поролон не уходит в сторону.
Токарные детали — втулки, оси, всё, что вытачивается из прутка, — мы не делаем. Zünd работает с листом.
С незнакомым материалом поступаем просто: присылайте образец, подберём инструмент и режим и вернём пробный рез, чтобы вы посмотрели на кромку до заказа. Это и естьтестовая резка — отдельная услуга, но по одному образцу обычно бесплатно.
Плоттерный образец до тиража
Оснастка не нужна, значит и опытный образец стоит столько же, сколько любая другая деталь. Конструктор присылает развёртку, мы режем один экземпляр, вы собираете его руками, находите, что створка не закрывается, правите файл — и только после этого запускаете тираж. На вырубном штампе такая правка стоит нового штампа.

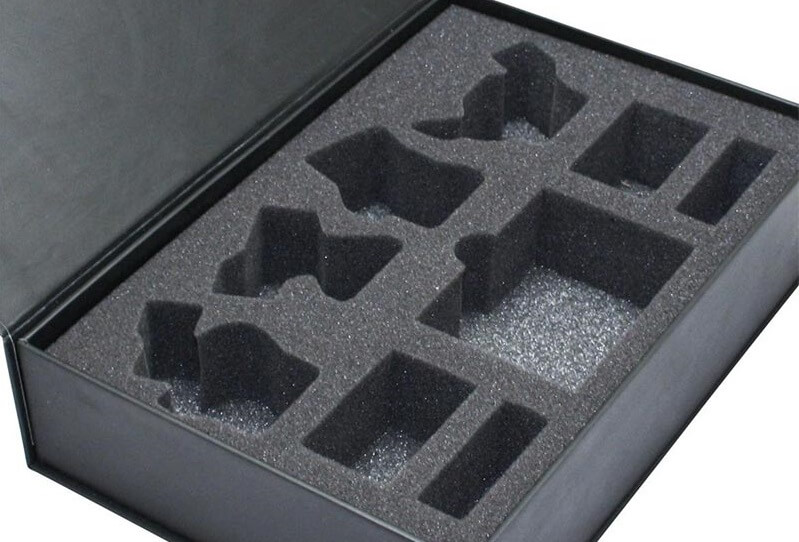

Чаще всего так проверяют упаковку и ложементы: собранная коробка сразу показывает, хватает ли припусков и держит ли замок. Примеры работ с фотографиями →
Что прислать и сколько ждать
Нужен векторный контур: DXF, AI, PDF, CDR, SVG или EPS. Линии замкнутые, размеры в масштабе 1:1, рез и биговка на разных слоях. Растровую картинку — фотографию, скан, JPG — плоттер прочитать не может, но мы отрисуем контур сами, это платная работа и обсуждается отдельно.

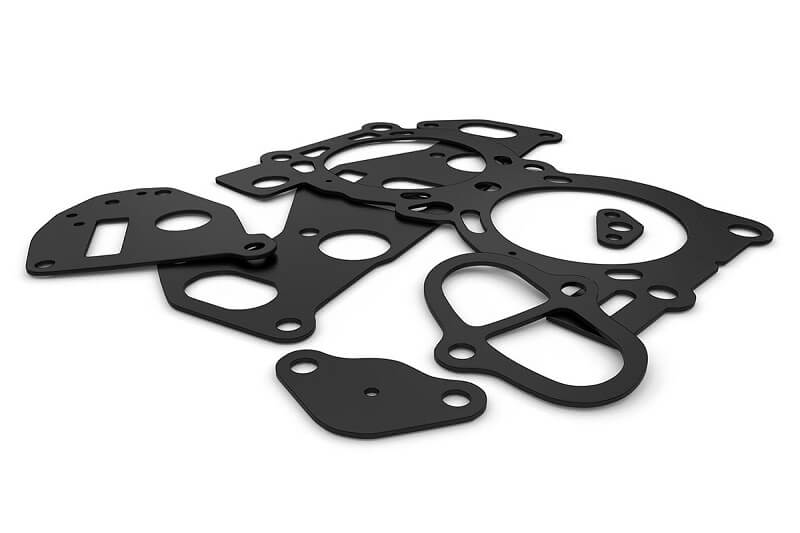

Чертежа нет вовсе? Пришлите готовую деталь. Мы обведём её по контуру на оцифровщике и получим файл — так чаще всего восстанавливают старые прокладки, когда документация потерялась.
Расчёт присылаем в течение двух часов в рабочее время. Простой заказ по готовому файлу делаем за один-два дня, крупный раскрой — по согласованию.Как оформить заказ →
Что плоттер умеет кроме реза
За один проход машина меняет инструменты и делает с материалом всё, что нужно для готового изделия. Кроме контурной резки насквозь это биговка под сгиб, перфорация, надсечка верхнего слоя с сохранением подложки, фрезеровка твёрдых пластиков, гравировка, маркировка деталей и рез под углом с фаской.

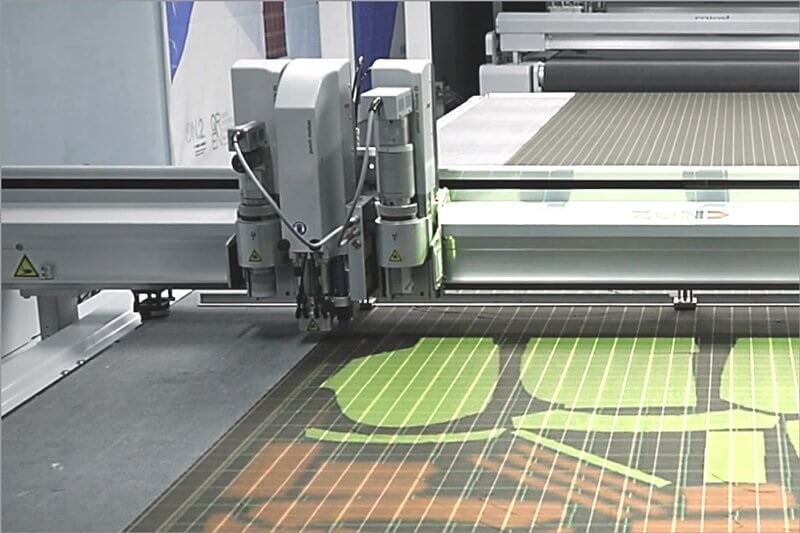

Раскладку по листу считает автоматика — детали ложатся плотно, обрезков остаётся меньше. Для натуральной кожи это особенно заметно: программа обходит дефекты шкуры, которые оператор заранее отметил на оцифровщике.
Плоттерную резку иногда называют катерной или цифровой резкой, а планшетный плоттер — режущим или раскройным комплексом. Речь об одном и том же оборудовании. С лазером её лучше не путать: лазер режет лучом и оплавляет кромку, плоттер ведёт по контуру нож или фрезу, поэтому кромка остаётся холодной и материал не темнеет.
